Ciała czarne

Ciało czarne to urządzenie, które działa jako niemal idealny emiter promieniowania cieplnego w zakresie widmowym od światła widzialnego do mikrofal. Na międzynarodowym rynku dostępnych jest wiele ciał czarnych. Inframet specjalizuje się w zaawansowanych technologicznie ciałach czarnych, zoptymalizowanych pod kątem wąskiego rynku o wysokich wymaganiach. Oferowane przez Inframet ciała czarne można podzielić na następujące grupy:

  • Ciała czarne serii TCB (ciała czarne do niskich temperatur),
  • zestawy ciał czarnych BNUC do dwupunktowego NUC kamer termowizyjnych,
  • Ciała czarne BMED (referencyjne ciała czarne do zastosowań medycznych dla termografów do badania gorączki)
  • Ciała czarne BLIQ (ciała czarne do obszaru niskich temperatur, w tym temperatur poniżej zera),
  • Ciała czarne MTB (ciała czarne do obszaru średnich temperatur),
  • Ciała czarne serii MAB (ciała czarne o dużej powierzchni do zakresu THz/krótkofalowego zakresu mikrofalowego).
  • Ciała czarne HTB (ciała czarne wnękowe wysokotemperaturowe),
  • Ciała czarne UHT (ciała czarne wnękowe o ultra wysokiej temperaturze),
  • VSB (czarne ciała o małej powierzchni do komór próżniowych ).


Ciała czarne TCB

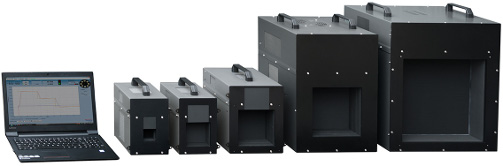

Ciała czarne TCB to różnicowe, płaskie ciała czarne (sterowane termoelektrycznie) o temperaturze regulowanej w zakresie od 0°C do +100°C (opcjonalnie od -40°C do +150°C). Ciała czarne charakteryzują się doskonałą rozdzielczością temperaturową (1 mK), stabilnością temperatury (do 1 mK) oraz emisyjnością (typowo 0,98 opcjonalnie -0,99). Powierzchnia emiterów waha się od 50x50 w modelu TCB-2D do 300x300 mm w modelu TCB-12D (lub nawet 500x500 mm w opcjonalnym TCB-20D). Ciała czarne te są przeznaczone do zastosowań o wysokich lub bardzo wysokich wymaganiach, takich jak systemy do testowania chłodzonych kamer termowizyjnych typu staring, wzorce metrologiczne lub programy badawcze .

Odniesienie BMED medyczne ciało czarne Zestaw ciał czarnych BNUC

Ciało czarne BMED to specjalistyczne ciało czarne zoptymalizowane pod kątem dokładnej symulacji ludzkiego ciała i przeznaczone do stosowania w termografach do pomiaru temperatury. W szczegółach parametry ciała doskonale czarnego BMED są na poziomie znacznie przewyższającym wymagania normy IEC 80601-2-59, co ma miejsce w sytuacji, gdy znaczna część medycznych ciał doskonale czarnych oferowanych na rynku nie spełnia wymagań tej normy.

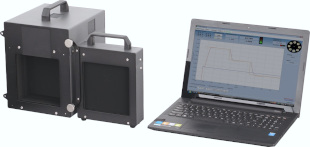

Na rynku międzynarodowym dostępnych jest wiele niedrogich ciał czarnych, które potencjalnie mogą być wykorzystywane w zastosowaniach dwupunktowych NUC. Jednak ze względu na znaczną i lustrzaną refleksyjność, zauważalną niejednorodność termiczną i niestabilność czasową oraz brak możliwości pracy w komorach temperaturowych, ciała te nie nadają się do zastosowań profesjonalnych. Inframet oferuje zestawy serii BNUC ciał czarnych zoptymalizowanych pod kątem profesjonalnych zastosowań dwupunktowych NUC.

Ciała czarne BLIQ Ciała czarne MTB

Ciała czarne BLIQ to specjalna wersja ciał czarnych TCB zaprojektowana w celu rozszerzenia zakresu temperatur do temperatur poniżej zera, nawet do -40°C.

Ciała czarne MTB to ultraprecyzyjne, płaskie ciała czarne zaprojektowane do symulacji obiektów o średniej temperaturze . Temperatura promiennika jest regulowana za pomocą cienkiego, płaskiego elementu grzejnego. Absolutną temperaturę promiennika ciała czarnego można regulować w zakresie od 50°C do 600°C. Powierzchnia emiterów może wynosić od 50x50 mm do 500x500 mm w zależności od modelu.

Ciało czarne MAB

Ciało czarne HTB

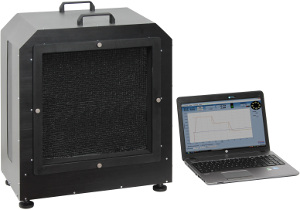

Ciała czarne MAB to pierwsze dostępne na rynku międzynarodowym ciała czarne o dużej powierzchni i wysokiej emisyjności w zakresie THz i krótkich fal mikrofalowych. Ciała czarne zostały opracowane po kilku latach eksperymentów przeprowadzonych przez zespół badawczy Inframet. Konstrukcja tych ciał czarnych opiera się na specjalnej, odlewanej powłoce pochłaniającej, zoptymalizowanej pod kątem zakresu THz/krótkofalowego mikrofalowego, dużej, termicznie jednolitej płytce emisyjnej oraz ultraprecyzyjnej elektronice sterującej.
Ciała czarne HTB to wysokotemperaturowe ciała czarne z komorą, które umożliwiają regulację temperatury komory w zakresie od 100°C do 1200°C. Średnica komory może wynosić od 20 mm do 50 mm w zależności od modelu.
Ciało czarne UHT Ciało czarne VB

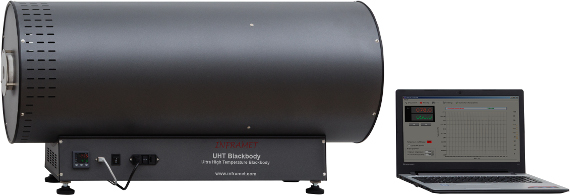

Ciała czarne UHT to wysokotemperaturowe ciała czarne z komorą o zakresie temperatur do 1500°C. Dzięki specjalnej konstrukcji komory, ciało czarne UHT oferuje wysoką emisyjność w wyjątkowo szerokim pasmie spektralnym od około 1 μm do 3000 μm. To ultra szerokie pasmo spektralne umożliwia wykorzystanie ciała doskonale czarnego UHT jako standardowego źródła promieniowania zarówno w paśmie podczerwieni, jak i paśmie THz. Ciało doskonale czarne charakteryzuje się również stosunkowo dużą aperturą wynoszącą 25 mm w komorze emisyjnej (apertury typowych ciał doskonale czarnych wysokotemperaturowych rzadko przekraczają 15 mm).

Testowanie systemów podczerwieni przeznaczonych do misji kosmicznych odbywa się zazwyczaj przy użyciu ciał czarnych umieszczonych w chłodzonych komorach próżniowych, które symulują warunki panujące w przestrzeni kosmicznej. Ciała czarne VSB to nowy typ ciał czarnych oferowanych przez firmę Inframet w celu zaspokojenia potrzeb laboratoriów kosmicznych. Ciało czarne to zostało zaprojektowane tak, aby umożliwić symulację obiektu w temperaturach od -10°C do +200°C w chłodzonych komorach próżniowych. Możemy również zaoferować ciała czarne zoptymalizowane pod kątem różnych zakresów temperatur, działające zarówno w chłodzonych, jak i niechłodzonych komorach próżniowych.

Porównanie ciał czarnych oferowanych przez firmę Inframet

Kod ciała doskonale czarnego Zakres temperatur Powierzchnia emiter
TCB 0°C do +100°C typowo
– 40°C do +200°C opcjonalnie 		od 50 x 50 mm
do 300 x 300 mm
500 x 500 mm – opcja
BLIQ -40°C do +100°C typowo
– od -40°C do +170°C rozszerzone 		od 100 x 100 mm
do 200 x 200 mm
300 x 300 mm – opcje
MTB od -30°C do +600°C (typowo
) od -50°C do +800°C (rozszerzony zakres) 		od 50x50 mm
do 200x200 mm
300x300 mm – opcja
HTB od 50°C do +1050°C (typowo
) od 50°C do +1200°C (rozszerzone) 		Średnica od 25 do 50 mm
UHT od 400°C do +1500°C Typowo
25 mm, opcjonalnie do 38 mm
VB od -100°C do +250°C (w chłodzonych komorach próżniowych) od 50 x 50 mm do 250 x 250 mm
MAB od +5°C do +95°C (zakres typowy) – od
-30°C do +200°C (zakres rozszerzony) 		od 150 x 150 mm do 500 x 500 mm
1000 x 1000 mm – opcja
