Źródła światła
Istnieje wiele niedrogich sztucznych źródeł światła wykorzystywanych do oświetlenia lub w zastosowaniach przemysłowych: żarówki wolframowe lub halogenowe, świetlówki, lampy LED itp. Niektóre z tych źródeł umożliwiają regulację natężenia emitowanego światła. Jednakże istnieje bardzo niewiele skalibrowanych źródeł światła o precyzyjnie znanych parametrach fotometrycznych/radiometrycznych. Źródło światła można uznać za skalibrowane, gdy użytkownik może precyzyjnie regulować jego parametry fotometryczne/radiometryczne parametry, takie jak luminancja (lub natężenie oświetlenia), promieniowanie (lub natężenie promieniowania) w określonym, interesującym nas widmie. Takie źródła światła są potrzebne w wielu zastosowaniach, w tym w systemach do testowania urządzeń noktowizyjnych, kamer VIS-NIR i kamer SWIR. Kolejnym kluczowym wymaganiem stawianym profesjonalnym, skalibrowanym źródłom światła jest zdolność do symulowania warunków oświetleniowych spotykanych w rzeczywistych warunkach. W praktyce oznacza to bardzo wysoką dynamikę regulacji natężenia światła, pozwalającą symulować zarówno warunki dzienne/nocne, jak i różne widma światła.
Inframet oferuje serię kalibrowanych źródeł światła, które można podzielić na dwie grupy:
1. Źródła światła przeznaczone do systemów testowych Inframet,
2. Uniwersalne źródła światła lambertowskiego.
Źródła światła z
Źródła światła z pierwszej grupy (oznaczone jako LS-DAL, LS-SAL, LS-MAH, LS-COHL ) są zoptymalizowane do stosowania w systemach do testowania kamer VIS-SWIR . W szczególności są one przeznaczone do stosowania jako źródła światła w projektorach obrazu opartych na pozaosiowych kolimatorach odbłyskowych. Dlatego kąt emisji światła tych źródeł jest stosunkowo wąski (do około 20°) w celu zminimalizowania odbić światła, które mogą ograniczać kontrast obrazów wyświetlanych przez takie kolimatory. Należy zauważyć, że te źródła światła o wąskim kącie emisji mogą być również wykorzystywane w szeregu innych zastosowań. Pierwsze trzy źródła światła to źródła komputerowe przeznaczone do zastosowań z wyższej półki. Ostatnie źródło światła to ręczne źródło światła przeznaczone do zastosowań o ograniczonym budżecie .
Źródła światła LS-DAL/LS-SAL działają poprzez połączenie światła z dwóch głównych kanałów: żarówki halogenowej o temperaturze barwowej 2856 K oraz kilku źródeł LED. Intensywność żarówki halogenowej jest regulowana za pomocą opto-mechanicznego tłumika, który zmienia intensywność światła, ale nie zmienia temperatury barwowej światła. Intensywność źródeł LED jest regulowana elektronicznie za pomocą zaawansowanego elektronicznego systemu regulacji/stabilizacji. Regulacja widma emitowanego światła jest dodatkowo wspierana przez zestaw zewnętrznych filtrów spektralnych. Źródła światła DAL/SAL wyglądają zewnętrznie tak samo, ale istnieją pewne różnice konstrukcyjne: inna powłoka kuli integrującej, nieco inne źródło halogenowe i inne źródła LED . DAL jest zoptymalizowany do testowania kamer VIS-NIR wrażliwych do około 1000 nm; SAL – do testowania kamer SWIR wrażliwych do około 1700 nm.
LS-COHL można traktować jako specjalną, bardziej zaawansowaną wersję źródeł LS-DAL/SAL. Źródła światła LS-DAL/SAL są zazwyczaj źródłami światła szerokopasmowego . LS-COHL może pracować również w trybie szerokopasmowym, ale oferuje również tryb monochromatyczny o zmiennej długości fali. W tym trybie LS-COHL może emitować światło w wąskim paśmie spektralnym o długości fali regulowanej przez użytkownika. Zazwyczaj możliwe jest uzyskanie do ośmiu długości fal w zakresie VIS-SWIR.
Podstawowa wersja źródła światła LS-MAH to szerokopasmowe (emitujące światło w szerokim zakresie od widzialnego do krótkofalowej podczerwieni) niekalibrowane (użytkownik może regulować luminancję, ale wartość bezwzględna nie jest znana) przeznaczone do projektów o ograniczonym budżecie . W połączeniu z kolimatorem i zestawem celów źródło światła może stanowić proste, ale niemal idealne rozwiązanie do pomiaru parametrów obrazowania (rozdzielczości, MTF, zniekształceń) kamer VIS-NIR, kamer SWIR oraz, z pewnymi ograniczeniami, również urządzeń NVD.
 Rys. 1. Źródło światła LS-DAL |
 Rys. 2. Źródło światła LS-SAL Rys. 3. Źródło światła LS-COHL |
 Rys. 3. Źródło światła LS-COHL Rys. 4. Źródło światła LS-MAH |

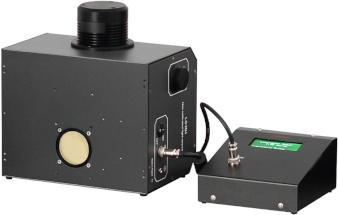

 Rys. 4. Źródło światła LS-MAH Źródło |
Źródła światła serii LS-LAM to źródła emitujące światło w niemal całkowitej półkuli, podobnie jak niemal idealne źródła lambertowskie. Można je traktować jako typowe kule integracyjne zbudowane poprzez połączenie modułu integracyjnego z optomechanicznym tłumikiem oraz elektroniką w jednej obudowie w celu poprawy niezawodności i mobilności źródła. Zazwyczaj wykorzystują one halogenowe źródło światła, które emituje światło o spektrum 2856K.

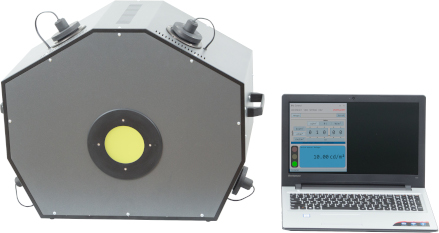

Firma Inframet może dostarczyć źródła LS-LAM o rozmiarze emiterów do 300 mm, zarówno w wersji ręcznej, jak i komputerowej. Poniżej przedstawiono zdjęcia dwóch popularnych modeli: ręcznego LS-LAM40M i komputerowego LS-LAM100C.
|
|
|
Dowiedz się więcej:
- Karty katalogowe: LS-DAL , LS-SAL , LS-COHL, LS-MAH , LS-LAM40 , LS-LAM100C
