Stoły optyczne
Głównym celem dobrze zaprojektowanego stołu optycznego jest wyeliminowanie drgań platformy, na której umieszczony jest system testujący oraz system testowany. Drgania te mogą powodować ruch względny między elementami systemu testującego a systemem testowanym, a ruch ten może generować błędy pomiarowe. Firma Inframet oferuje dwa rodzaje stołów optycznych:
AT to seria stacjonarnych stołów optycznych produkowanych przez firmę Inframet i zoptymalizowanych do stosowania z systemami testowymi Inframet. Stoły są zbudowane z dwóch głównych elementów: 1) ramy nośnej, 2) płyty stołu. Rama nośna wykonana jest jako stalowa konstrukcja połączona z gumowymi amortyzatorami izolacyjnymi. Płyta stołu wykonana jest jako gruba ( 150 mm) wielowarstwowa płyta w zewnętrznej ramie stalowej. W szczegółach płyta wielowarstwowa składa się z połączenia warstwy głównej z pionowo połączonych rdzeni z warstwą wierzchnią ze sztucznego granitu oraz z dolną warstwą z tektury. Płyta stołu charakteryzuje się doskonałą stabilnością termiczną i właściwościami tłumiącymi drgania . Typowe wymiary stołów AT wynoszą do 1500 mm na 3000 mm. Większe rozmiary są dostępne opcjonalnie.

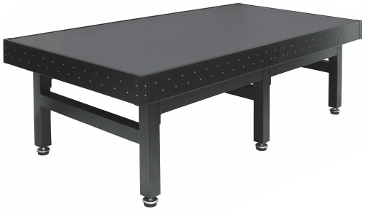

Rys. 1. Zdjęcie stołu optycznego AT1224 (wymiary 1200 x 2400 mm)
Testy wykazały, że nawet w budynkach przemysłu ciężkiego stoły AT stoliki AT redukują drgania do poziomu niewyczuwalnego nawet przez wrażliwe na drgania systemy testowe (takie jak stacje testowe ORI do testowania obiektywów optycznych) i sprawiają, że wyniki pomiarów nie są wrażliwe na drgania akustyczne w powietrzu, drgania generowane przez ruchome części mechaniczne w systemie testowym (takie jak koło obrotowe MRW 8) ani na drgania przenoszone z budynku na stolik optyczny poprzez podparcie stolika.
MTAB to seria mobilnych stołów antywibracyjnych o regulowanej wysokości platformy. Zestaw kółek umożliwia również łatwe przemieszczanie w płaszczyźnie poziomej. Blat stołu wykonany jest jako gruba płyta ze sztucznego granitu w zewnętrznej ramie stalowej. Zakres regulacji wysokości wynosi co najmniej 400 mm. Stół charakteryzuje się doskonałą stabilnością termiczną i właściwościami tłumiącymi drgania. Typowy rozmiar stołu to 700 x 700 mm. Stół jest przystosowany do obciążeń sięgających 200 kg.
Testy wykazały, że stoły MTAB redukują drgania do poziomu niewyczuwalnego podczas testów elektrooptycznych systemów obrazowania i systemów laserowych. MTAB jest szczególnie przydatny podczas testowania dużych i ciężkich wieloczujnikowych systemów EO wykorzystywanych do dalekosiężnego nadzoru.
