Systemy justerskie
Justowanie osiowe to proces polegający na zjustowaniu osi optycznej pojedynczego układu lub szeregu układów optycznych lub elektrooptycznych w stosunku do określonej osi optycznej odniesienia lub osi mechanicznej. Zazwyczaj wymagane jest osiągnięcie sytuacji, w której wszystkie osie są równoległe. Jakość justowania systemów obrazowania/laserowych EO przedstawia się w postaci szeregu błędów justowania rozumianych jako kąty między osią optyczną a ośą mechaniczną. Liczba błędów zjustowania waha się od kilku w przypadku kamer z jednym czujnikiem do kilkunastu w przypadku wielosensorowych systemów obrazowania/laserowych (patrz sekcja edukacyjna).
Wyrównanie osiowe ma szczególne znaczenie w przypadku wielosensorowych elektrooptycznych systemów obserwacyjnych zbudowanych z trzech lub więcej systemów EO, takich jak kamera termowizyjna, kamera VNIR, kamera SWIR , dalmierz laserowy, oznacznik laserowy i oznacznik laserowy. Celem justowania takich systemów obrazowania/laserowych jest osiągnięcie sytuacji, w której osie optyczne zarówno kamer (linie celowania), jak i systemów laserowych (wiązki laserowe) są równoległe. Jeśli uda się osiągnąć taki stan, błędy zjustowania (kąt między dwiema osiami optycznymi) wynoszą zero.
Inframet oferuje pięć stacji (JAVI, JT, JIMS , JAT i JTAR) opracowanych specjalnie do justowania wielosensorowych systemów EO.
|
Nazwa systemu |
Rodzaj systemów poddawanych justowaniu |
Całkowita apertura testowanego systemu EO |
Klasa systemu justowania osi |
|
JAVI |
Systemy wielosensorowe krótkiego/średniego zasięgu |
<200 mm |
Laboratorium |
|
JT |
Systemy wielosensorowe średniego i dalekiego zasięgu |
200–500 |
Laboratorium |
|
JIMS |
Systemy wielosensorowe dalekiego zasięgu |
>500 mm |
Laboratorium |
|
JAT |
Systemy wielosensorowe krótkiego i średniego zasięgu |
200 mm |
Mobilne |
|
JTAR |
Uniwersalne |
Bez ograniczeń |
Mobilny |
 Rys. 1. System celowania JAVI150 |
|

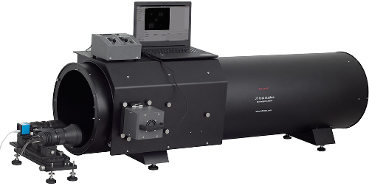

 Rys. 2. Stacja do justowania JT400 |
|

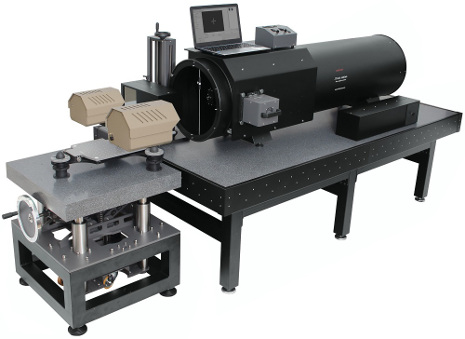

 Rys. 3. JIMS stacja do justowania |
|
 Rys. 4. JAT200 mobilna stacja do justowania |
 Rys. 5. JTAR przenośna stacja do justowania |
Należy podkreślić, że tabela ta przedstawia systemy zoptymalizowane pod kątem justowania osi celowniczej w wielosensorowych systemach EO. Mogą one być dodatkowo wykorzystywane do bardzo podstawowych testów systemów obrazowania (ustawianie ostrości w nieskończoności oraz pomiar rozdzielczości). Dlatego też, gdy potrzebne jest nie tylko justowanie, ale także rozszerzone testowanie czujników wielosensorowych systemów EO, zalecane są bardziej zaawansowane i kosztowne systemy, takie jak systemy MS lub MIM.
