Kamery fuzyjne

Systemy obrazowania fuzyjnego (fuzyjne systemy obrazowania wieloczujnikowego) oferują zwiększone możliwości nadzoru dzięki fuzji klasycznego obrazu termicznego z klasycznym obrazem widzialnym. Systemy fuzyjne są zazwyczaj budowane poprzez optyczne łączenie obrazów z kamery termowizyjnej i klasycznego noktowizora lub poprzez cyfrowe łączenie obrazów z kamery termowizyjnej i cyfrowego noktowizora (lub elektronicznej kamery VIS-NIR).

Do sprawdzenia parametrów pracy obu kanałów kamer fuzyjnych potrzebny jest sprzęt testowy. Najważniejszym zadaniem jest jednak pomiar błędów zbieżności między kanałami, niezbędnych do optymalnego połączenia dwóch obrazów. Informacje o zbieżności kamery fuzyjnej można przedstawić na dwa główne sposoby:

  1. Zestaw kątów wyrównania: a) kąt pomiędzy osiami optycznymi badanego klipsa topikowego pracującego w dwóch różnych trybach: tylko widzialnym i tylko termowizyjnym, b) kąt obrotu pomiędzy obrazem z kanału widzialnego względem obrazu z kanału termowizyjnego,

  2. Dwuwymiarowa mapa przemieszczenia przestrzennego obrazu z kanału termowizyjnego względem obrazu z kanału widzialnego (informacja o ile i w którym kierunku piksel został przemieszczony w porównaniu do tego samego piksela w innym kanale).

Mapa przemieszczeń przestrzennych umożliwia bardziej rozbudowaną korekcję błędów celowania, ale do optymalizacji fuzji obrazów zazwyczaj wykorzystuje się zestaw błędów wyrównania. W przypadku urządzeń z klipsem wymagany jest dodatkowy pomiar kąta między osią padającej wiązki światła a osią wiązki światła wyjściowego emitowanej przez klips (odchylenie propagowanej wiązki światła).

Inframet oferuje serię systemów do justowania i testowania kamer z fuzją

  1. Stanowisko FUDIT do testowania i justowania kamer termowizyjnych,

  2. Stanowisko FCLIP do pomiaru błędów wyrównania połączonych klipsów obrazowych,

  3. Celem FUT jest stworzenie taniego rozwiązania do pomiaru mapy przemieszczeń obrazu 2D pomiędzy obrazami przeznaczonymi do łączenia.

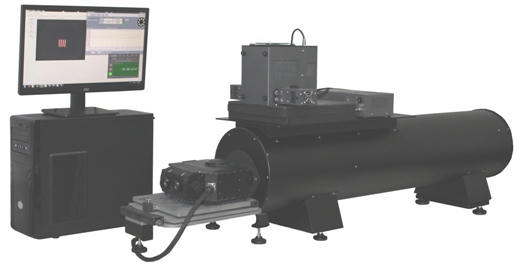

Rys. 1. System testowy FUDIT

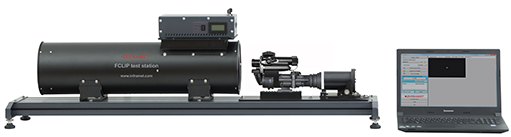

Rys. 2. Stanowisko celownicze FCLIP
Rys. 3. Cel fuzji FUT

Dowiedz się więcej :
