Kamery UV

Firma Inframet oferuje systemy pomiarowe dla dwóch grup kamer UV:
  1. Kamery UV niewrażliwe na światło słoneczne wrażliwe w paśmie UV-B
  2. Wielosensorowe systemy obrazowania szerokopasmowego wrażliwe od pasma krótkofalowego UV-B do SWIR

Kamery UV niewrażliwe na światło słoneczne to urządzenia obrazujące zoptymalizowane pod kątem wykrywania promieniowania ultrafioletowego o długościach fal poniżej około 280 nm. Kamery te są niewrażliwe na światło widzialne i bliskie UV ze względu na znikomą czułość na światło widzialne i bliskie UV . Kamery UV niewrażliwe na światło słoneczne są wykorzystywane w szeregu zastosowań, takich jak wykrywanie wyładowań koronowych, wykrywanie pożarów, analiza spalania, badania plazmy, testowanie lamp UV itp. Jednak wykrywanie wyładowań koronowych o wysokiej czułości jest głównym zastosowaniem masowym, a urządzenia te mają kluczowe znaczenie w energetyce. Te kamery obrazujące umożliwiają łatwe wykrywanie uszkodzonych izolatorów w liniach przesyłowych wysokiego napięcia, sieciach dystrybucyjnych i podstacjach. Wykrywają one emisję promieniowania UV, gdy występują wyładowania na uszkodzonych izolatorach. Z punktu widzenia konstrukcji kamery UV niewrażliwe na światło słoneczne są w rzeczywistości systemami obrazowania bispektralnego zbudowanymi poprzez połączenie prawdziwej kamery UV z typową kamerą widzialną. Te systemy obrazowania bispektralnego generują obraz wyjściowy jako nałożenie typowego obrazu w zakresie widzialnym na obraz UV analizowanego źródła promieniowania UV.


Oferowane są trzy systemy pomiarowe do testowania kamer SBUV: :

  1. Stacja testowa UVIC

  2. System pomiarowy UMET

  3. Stacja testowa USOL

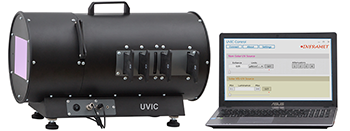

UVIC test station Rys. 1. Stacja testowa UVIC do podstawowych testów kamer SBUV
UMET test system Rys. 2. System pomiarowy UMET do rozszerzonych testów kamer SBUV
USOL station Rys. 3. Stacja USOL do pomiaru wrażliwości na promieniowanie słoneczne kamer SBUV kamery
Wielosensorowe systemy obrazowania szerokopasmowego, czułe w zakresie spektralnym od pasma krótkofalowego UV-B do pasma SWIR (od około 280 nm do około 1700 nm) stanowią rzadki rodzaj kamerek obrazujących przeznaczonych głównie do zastosowań kosmicznych. Systemy te są zazwyczaj budowane poprzez połączenie kilku kamer o różnych pasmach spektralnych w celu utworzenia jednego szerokopasmowego systemu obrazowania. UVIR to system pomiarowy zoptymalizowany pod kątem umożliwienia rozszerzonych testów tych systemów obrazowania. System
pomiarowy UVIR jest zasadniczo projektorem obrazów zmiennych testów, który wykorzystuje serię różnych testów/targetów do wyświetlania ich obrazów w kierunku testowanej kamery: kamery UV, kamery VIS, kamery NIR, kamera SWIR. Testowana kamera generuje kopie wyświetlanych obrazów. Jakość obrazów generowanych przez kamerę jest oceniana przez obserwatorów lub przez oprogramowanie, a następnie przeprowadzany jest pomiar istotnych parametrów testowanej kamery. System testowy UVIR w swojej podstawowej wersji (UVIR-A) jest systemem zoptymalizowanym pod kątem pomiaru parametrów obrazowania testowanego systemu (rozdzielczość, MRC, MTF). Jednak system UVIR może dostarczony również w bardziej zaawansowanej wersji (UVIR-B), zdolny do pomiaru zarówno parametrów obrazowania (rozdzielczość, MRC, MTF), jak i parametrów radiometrycznych (czułość, parametry szumu, funkcja odpowiedzi).

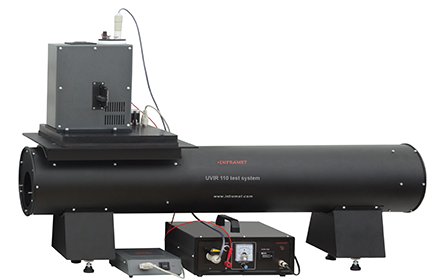

UVIR test station

Zdjęcie stacji testowej UVIR

Dowiedz się więcej:

W razie pytań prosimy o kontakt: info@inframet.com
