Warunki polowe/warsztatowe

Większość elektrooptycznych systemów obrazowania/laserowych (wieloczujnikowych systemów obrazowania/laserowych) wykorzystywanych do zastosowań w zakresie nadzoru to niewielkie pod względem rozmiarów i masy systemy przenośne. Dzięki niewielkiej masie i rozmiarom można je łatwo dostarczyć do badań w warunkach laboratoryjnych lub warsztatowych. Dlatego też znaczna większość systemów testowych firmy Inframet to systemy zoptymalizowane do testów w warunkach laboratoryjnych/warsztatowych . Jednak znaczna część wieloczujnikowych systemów obrazowania/laserowych stosowanych na całym świecie to systemy montowane na różnych typach pojazdów (opcjonalnie samolotach). Ze względu na duże rozmiary/masę oraz trudności z odłączeniem takiego systemu elektrooptycznego od elektrycznego/mechanicznego układu pojazdu, trudno jest lub często nie jest możliwe umieszczenie takiego systemu EO w pomieszczeniach laboratoryjnych/warsztatowych, gdzie można by go testować przy użyciu typowych systemów testowych umieszczonych na stołach optycznych. Taki zamontowany na pojeździe system EO musi być testowany w warunkach terenowych/w bazie. Dlatego potrzebna jest nowa klasa systemów testowych, aby umożliwić testowanie systemów montowanych na pojazdach w warunkach terenowych i w bazie.

Firma Inframet stosuje trzy metody przeprowadzania testów wieloczujnikowych systemów EO w warunkach terenowych/w zajezdni :

  1. System VEMS: zmodyfikowany system testowy MS oparty na kolimatorze (szczegóły dotyczące typowego MS na stronie https://www.inframet.com/multi-sensor_systems.htm) zamontowany na specjalnej ramie podnoszącej (patrz system VEMS)

  2. Przenośne/mobilne systemy testowe oparte na kolimatorach, które można łatwo transportować i umieścić naprzeciwko testowanego systemu EO (patrz LBOR lub JAT200 https://www.inframet.com/boresight_systems.htm)

  3. System VED: zestaw stacji testowych z bezpośrednim podglądem bez kolimatorów, umieszczonych w znacznej odległości od testowanego systemu EO, które symulują rzeczywiste cele.

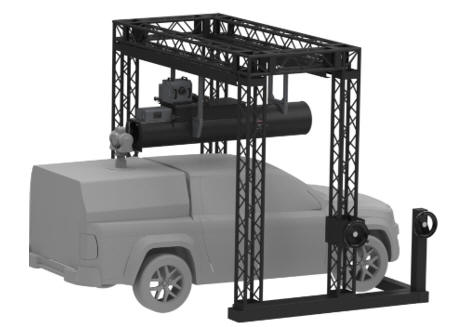

Rys. 1. Koncepcja systemu VEMS
Rys. 2. Stacja celownicza JAT200

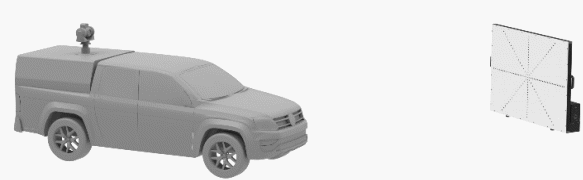

Rys. 3. Koncepcja systemu VED
