Sensory IR FPA

Termin „czujniki IR FPA” (focal plane array) oznacza matrycę detektorów czułych na promieniowanie podczerwone, które mogą potencjalnie generować dwuwymiarowy obraz elektroniczny po umieszczeniu w płaszczyźnie ogniskowej obiektywu IR. Szczegółowo, dostępne na rynku matryce IR FPA są zbudowane poprzez połączenie matrycy detektorów IR (surowego czujnika IR FPA) z elektronicznym układem odczytu.

Czujniki obrazowania IR FPA stanowią najważniejszy element kamer termowizyjnych. Systemy te można zbudować na dwa główne sposoby: 1) poprzez zakup czujnika IR FPA zintegrowanego ze zminiaturyzowanym układem elektronicznym sterującym/przetwarzającym obraz (rdzeń kamery termowizyjnej), a następnie połączenie go z obiektywem optycznym, opcjonalną chłodnicą i obudową mechaniczną; 2) poprzez zakup czujnika IR FPA, opracowanie odpowiedniej zminiaturyzowanej elektroniki sterującej/przetwarzającej obraz, a następnie połączenie utworzonego rdzenia kamery termowizyjnej z obiektywem optycznym, opcjonalną chłodnicą i obudową mechaniczną.
Technologia czujników IR FPA jest bardzo skomplikowana i została opanowana zaledwie przez kilkunastu producentów na całym świecie. Jednak dziesiątki instytutów naukowych/firm prowadzą prace nad rozwojem nowych czujników IR FPA. Zarówno producenci, jak i instytuty badawcze potrzebują aparatury naukowej do charakteryzowania produkowanych lub opracowywanych czujników IR FPA.
Testowanie czujników IR FPA nie jest znormalizowane. Jednak czujniki IR FPA są zazwyczaj charakteryzowane za pomocą zestawu parametrów używanych do charakteryzacji kamer termowizyjnych. Istnieją trzy główne grupy parametrów: 1) parametry szumu/czułości, 2) parametry jakości obrazu, 3) parametry spektralne. Pomimo podobieństwa parametrów charakteryzacyjnych, systemy do testowania czujników IR FPA różnią się znacznie od systemów do testowania kamer termowizyjnych, głównie z jednego głównego powodu. Czujniki IR FPA wymagają specjalnego sterownika elektronicznego do generowania obrazu wideo w standardowym formacie elektronicznym, podczas gdy każda kamera termowizyjna generuje obraz wideo w jednym ze standardowych formatów elektronicznych bez dodatkowej elektroniki. Istnieją również inne drobne różnice.

Inframet oferuje trzy główne systemy do testowania czujników IR FPA:

  1. System testowy FAPA
  2. Naświetlacz MIRAD
  3. System testowy SPOT.

FAPA to quasi-uniwersalny system do rozszerzonego testowania czujników IR FPA, zoptymalizowany do użytku przez instytuty naukowe, które prowadzą nasze badania nad rozwojem tego typu czujników obrazowych. Przeznaczony jest głównie do testowania kompletnych czujników IR FPA (macierzy detektorów zintegrowanych z elektroniką odczytującą) oraz rdzeni kamer termowizyjnych, ale umożliwia również pomiar niektórych krytycznych parametrów surowych czujników IR FPA (przed integracją z ROIC). System FAPA umożliwia pomiar wszystkich istotnych parametrów (szum/czułość, jakość obrazu i parametry widmowe) czujników IR FPA/rdzeń kamer termowizyjnych.

MIRAD to naświetlacz podczerwieni zoptymalizowany do pracy jako blok urządzeń testujących płytki półprzewodnikowe wykorzystywane do produkcji czujników obrazowych LWIR/MWIR FPA. Dokładniej, Mirad został zaprojektowany w celu zastąpienia oświetlacza IA-OPT385WL (emitującego światło w paśmie VIS-SWIR) w urządzeniu do testowania obrazu IP750 firmy Teradyne Inc. Innymi słowy, Mirad to źródło promieniowania w zakresie średniej/dalekiej podczerwieni, które może naświetlać badany wafel z regulowaną intensywnością i wysoką jednorodnością. MIRAD może być również zoptymalizowany do pracy jako naświetlacz w innych urządzeniach testujących płytki półprzewodnikowe dostępnych na rynku międzynarodowym.

Stacja testowa SPOT umożliwia precyzyjne testowanie surowych czujników IR FPA (czujników przed integracją z elektroniką odczytującą). Zazwyczaj testowane są chłodzone czujniki MWIR. System umożliwia bezpośredni pomiar funkcji rozkładu czułości przestrzennej oraz pośredni, dokładny pomiar funkcji przenoszenia modulacji i przesłuchu. Jest oferowany jako niezależny system lub jako blok większego systemu FAPA.

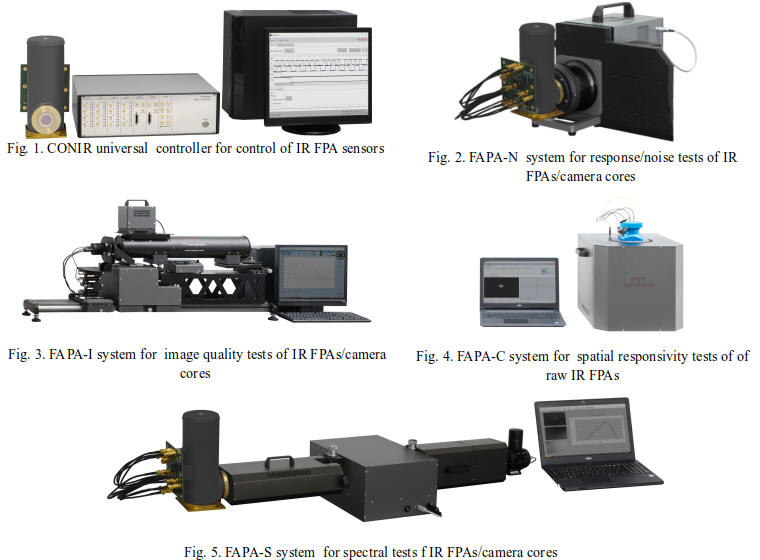

Rys. 6. Naświetlacz MIRAD Rys. 7. Stanowisko testowe SPOT
